Popis výrobku

• pro požárně odolné a kouřotěsné dveře
• pro dveře do šířky 1100mm a váhy 80kg
• rozsah síly EN 1-4
• osvědčení o shodě s normou EN 1154 s kluzným ramínkem G193 a G195
• použití pro levé i pravé dveře
• plynule nastavitelná rychlost zavírání a dovírání dveří
• plynule nastavitelná síla zavírání
• úhel otevření do 170°(na straně pantů), úhel otevření 120°(na straně proti pantům)
• snadná instalace pomocí nastavení ramínka do 14mm
• vysoká odolnost a stálost parametrů při extrémních teplotách -15˚C až + 45˚C
• provedení: stříbrná, bílá, hnědá, černá, nerez
• součástí balení jsou šrouby na uchycení, montážní návod a instalační šablona

Varianty

• použít s kluzným ramínkem G193, nebo G195
• pro instalaci na požárně odolných dveřích použít montážní plech A120

Výhody:

• plynulé a lehké otvírání dveří díky vačkové technologii
• rychlá instalace a snadné seřízení
• termodynamické ventily minimalizují vliv teplotních změn
• funkce nastavení maximálního úhlu otevření(back-check) nabízí optimální ochranu jak pro dveře, tak okolní stěny
• možnost instalace jak na rám, tak na dveřní křídlo pro stranu pantů i proti pantům

Technické parametry:

• plynule nastavitelná síla zavírání dveří: EN 1-4
• šířky dveří: do 1100 mm
• maximální váha dveřního křídla: 80 kg
• použití pro požárně odolné a kouřotěsné dveře: ano
• směr otevírání dveří: doleva/doprava
• standardní instalace a instalace do rámu: ano
• rychlost zavírání: proměnná v rozsahu 170°- 0°
• rychlost dovírání: proměnná v rozsahu 15°- 0°
• režim zajištění dveří v otevřené poloze (aretačním prvkem A152): maximální úhel zajištěného otevření 130°
• úhel otevření na straně pantů: cca. 170°
• úhel otevření na straně proti pantům: cca. 120°
• rozměr (d x š x h): 270 x 57 x 64 mm
• hmotnost: 2,7 kg
• výška: 64 mm
• hloubka: 57 mm
• šířka: 270 mm
• barva: stříbrná, bílá, hnědá, černá, nerez (dané povrchové provedení vyberte v rozklikávacím menu)

Příslušenství

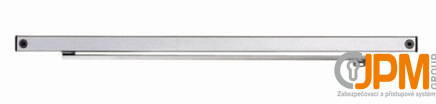

• G193 kluzné ramínko
• G195 kluzné ramínko s překrytem
• A152 aretační prvek pro kluzné ramínko
• A153 koncový doraz pro kluzné ramínko
• A130 montážní plech pro kluzná ramínka

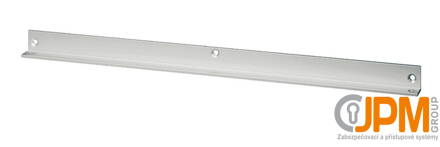

• A104 montážní plech tvar L pro kluzná ramínka

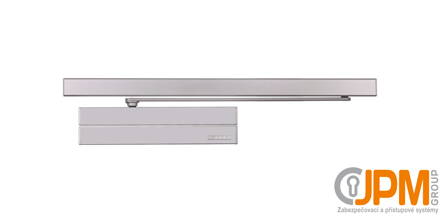

• G460 požární konzole pro jednokřídlé dveře

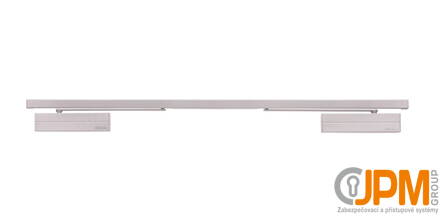

• G461 požární konzole s koordinátorem

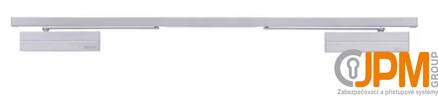

• G462 požární konzole s koordinátorem a dvěma elektromagnety

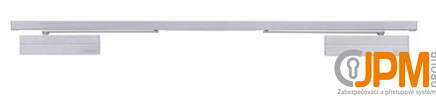

• G464 požární konzole s koordinátorem a jedním elektromagnetem
• nerezový kryt pro DC500

Certifikace

• dle normy EN 1154
• CE certifikace
